Guía A4 – Configuración del servicio iSCSI en el datastore ds01

Configurar el protocolo iSCSI en el servidor FreeNAS de manera que se tengan un portal con tres target y cada target ofrece un LUN de 8 GiB, utilizando la autenticación CHAP de un solo sentido.

b. Software necesario

Para esta práctica se utilizará el siguiente software.

· Un equipo con FreeNAS instalado con 8 GB de memoria RAM como mínimo, un lagg (De preferencia), y redundancia en el almacenamiento (De preferencia)

· Dos volúmes tipo zvol de 8 GiB como mínimo.

· VirtualBox en su versión más reciente, si no se cuenta con el equipo físico

· Conexión a Internet.

I. Descripción del escenario de la guía.

La EMPRESA Y ha contratado los servicios profesionales de vuestro equipo para realizar las siguientes tareas:

· Instalar y configurar el servicio iSCSI con FreeNAS.

· Publicar dos portales: mi Portal01 y miPortal02

· Para miPortal01 se publicarán dos target

o miDestino01 estará asociado al volumen miZvol01 (8GiB)

o miDestino02 estará asociado al volumen miZvol01 (8GiB)

· Para usar la función “discover”, se creará el usuario CHAP: usuchapdis/123456123456

· Para crear políticas de seguridad de acceso se crearán las siguientes condiciones:

o El datasore ds01 solo estará en escucha en la dirección 192.168.50+Y.2

o Un usuario CHAP “usuchapinuno/123456123456” en modalidad “One Way”, para miDestino01

o Un usuario CHAP “usuchapindos/123456123456” en modalidad “One Way”, para miDestino02

· El portal miPortal02 no tendrá target a publicar por el momento

· Aplicar las especificaciones del cuadro 1 y 2

En la EMPRESA Y se tienen las siguientes condiciones:

· Una red LAN de alta velocidad (1 GBps) para la la red.

· Un equipo físico para el Datastore01 con FreeNAS con las siguientes especificaciones (o una Máquina virtual)

o Dos tarjetas de red de 1 GBps

o Cuatro discos SCSI o SATA de 10 GB y 10K rpm en arreglo RAID 1+0

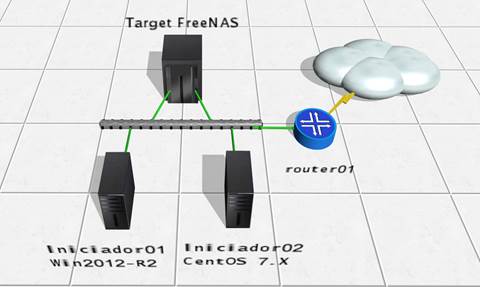

En la figura 1 se ilustra la implementación del servicio iSCSI, en donde, el target tendrá la capacidad de brindar servicio a dos clientes iSCSI. El iniciador01 será un servidor Windows 2012 R2 y el iniciador02 será un CentOS 7.X

Figura 1 – Representación gráfica del cuadro 1 (elaboración propia)

En la figura 02 y el cuadro 01 se detallan los parámetros de configuración del servicio iSCSI.

Figura No. 2 – identificación IQN e IPv4 de la red SAN (elaboración propia)

1. Datos para el protocolo iSCSI
IQN del servidor iSCSI	iqn.2018-06.sv.com.empresay:ds01
IQN del cliente iSCSI 01	iqn.2018-06.sv.com.empresay:ini01
IQN del cliente iSCSI 02	iqn.2018-06.sv.com.empresay:ini02
2. Datos para los portales (en ds01 – FreeNAS)
Nombre	miPortal01	miPortal02
Dirección de escucha	192.168.50+Y.2	cualquier dirección IP del ds01
Puerto de escucha	3260 (estándar)	3261
Tipo de descubrimiento	CHAP	CHAP
Usuario para descubrimiento	usuchapdis	usuchapdis
Contraseña usuario	123456123456	123456123456
3. Accesos de red para el portal (en ds01 – FreeNAS)
Se permitirá el acceso de	cualquier iniciador conectado a la red de la SAN
Comentario o Alias:	Acceso desde cualquier red
4. Datos para la conexión de los usuarios
Nombre de usuario:	Usuchapinuno
Contraseña:	123456123456 (palabra entre 12 a 16 caracteres)
Nombre de usuario:	Usuchapindos
Contraseña:	123456123456 (palabra entre 12 a 16 caracteres)

Cuadro 1 – Información para el protocolo iSCSI

Figura 3 – Representación gráfica del cuadro 2 (elaboración propia)

5. Datos para los target publicados en miPortal01
Nombre y alias:		miDestino01		miDestino02
Serial:		1001		1002
Portal de publicación		miPortal01		miPortal01
Grupo de iniciadores		Acceso desde cualquier red		Acceso desde cualquier red
Método de Autenticación		CHAP		CHAP
ID del grupo de autenticación		1		2
6. Medios a compartir (extender)
Nombre:	lun_para_ini01		lun_para_ini02
Tipo de medio:	Dispositivo		Dispositivo
Nombre del dispositivo	miRAID01/miZvol01		miRAID01/miZvol02
Tamaño del PV:	8 GiB		8 GiB
Tamaño de bloque:	512		1024
Comentario:	Primer zvol 512		Segundo zvol 512
LUN RPM:	SSD		SSD
7. Publicación de los LUN (destinos asociados)
LUN ID	0		1
Target	midestino01		midestino01
LUN	lun_para_ini01		lun_para_ini02

Cuadro 2 – Información de los recursos a publicar

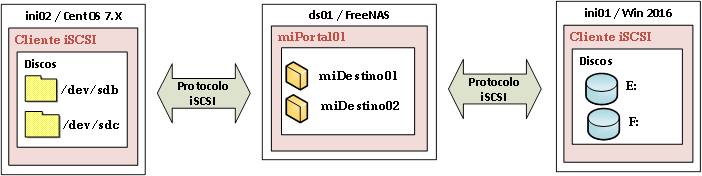

En la siguiente figura se muestra cómo se verán los dos LUN compartidos; ya sea, en un equipo tipo UNIX/LINUX o un Servidor Windows

Figura 4. Representación final de los recursos en los clientes iSCSI en Linux o Windows

El identificador final para cada recurso será:

Iqn.2018-06.sv.com.empresay:ds01:miDestino01
Iqn.2018-06.sv.com.empresay:ds01:miDestino02

Aunque los dos LUN podrían ser conectados por ambos iniciadores, miDestino01 será utilizado por el iniciador Microsoft Windows Server 2016 y miDestino02 será utilizado por el iniciador Linux CentOS 7.X

II. Solución al desafío del escenario de la guía.

1. Pasos para crear un recurso compartido por iSCSI

Paso 0 – Pasos previos

0.1 Verifique que el equipo ds01 tenga configurado un tipo de lagg para la redundancia.

0.2 Verifique que el equipo ds01 tenga un RAID tipo 1+0 o similar, en estado ON-LINE

0.3 Verifique que haya espacio para tres volúmenes, dos de 8 GB y uno de 6 GB

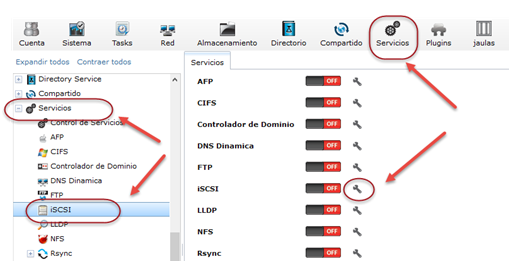

Paso 1 - Ingresar a configurar los parámetros del servicio iSCSI

Método 1

Método 2

Método 3

Clic en menú “Servicios”

Clic en el icono “tool” de iSCSI

Expanda Servicios

Seleccione iSCSI

Clic menú “Compartido”

Clic opción “Block (iSCSI)”

Paso 2 – Configurar las opciones del Servidor

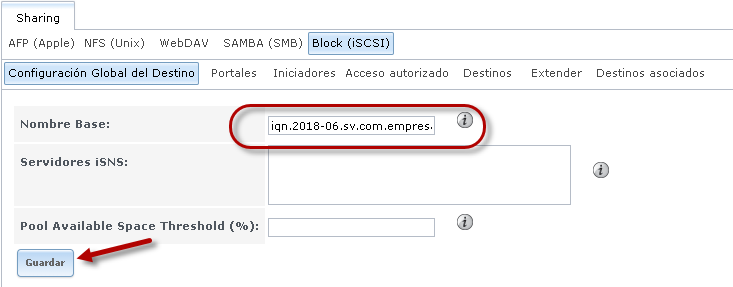

2.1 Clic en ficha “Configuración Global del Destino”

2.2 Complete el formulario con la siguiente información

· Nombre base: iqn.2018-06.sv.com.empresay:ds01

· Servidor iSNS: Ninguno

· Pool Available Space Threshold (%):

2.3 Clic “Botón guardar”

2.4 Verifique en la parte superior de la pantalla aparezca el mensaje “Configuración Global del Destino actualizada correctamente”

Paso 3. Creación de los usuarios CHAP en lado de servidor iSCSI

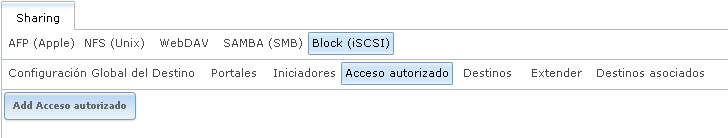

3.1 Dar clic en el botón “Añadir Acceso autorizado”

3.2 Dar clic en botón “Add Acceso autorizado”

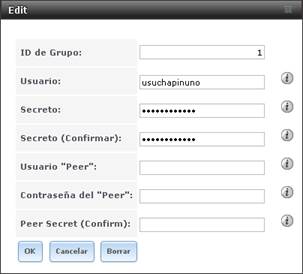

3.3 Introducir los siguientes datos:

· ID de grupo: 1

· Nombre del usuario chap de ingreso: usuchapinuno

· Contraseña: 123456123456

· Confirmar contraseña: 123456123456

Dar clic en el botón “OK”

3.4 Verificar que aparezca el mensaje “Acceso autorizado ha sido actualizado correctamente”

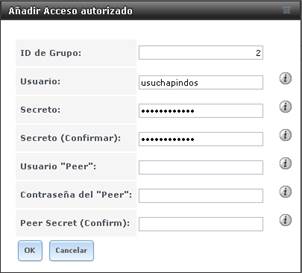

3.5 Repetir el proceso para el usuario usuchapindos con los siguientes datos

· ID de grupo: 2

· Nombre del usuario chap de ingreso: usuchapindos

· Contraseña: 123456123456

· Confirmar contraseña: 123456123456

Dar clic en el botón “OK”

3.6 Verificar que aparece mensaje “Acceso autorizado ha sido actualizado correctamente”

3.7 Repetir el proceso para el usuario usuchapdis con los siguientes datos

· ID de grupo: 3

· Nombre del usuario chap de ingreso: usuchapdis

· Contraseña: 123456123456

· Confirmar contraseña: 123456123456

3.8 Verificar que aparece mensaje “Acceso autorizado ha sido actualizado correctamente”

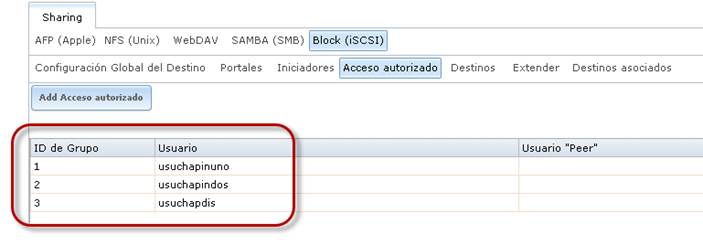

3.6 Verificar los usuarios CHAP creados

Paso 4. Creación de portales

4.1 Clic en el menú “Ficha Portales”

4.2 Clic en botón “Add Portal”

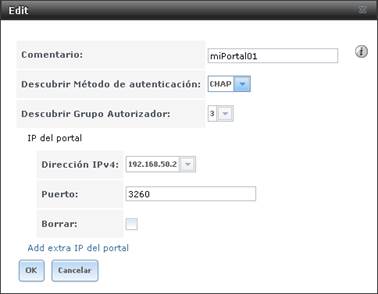

4.3 Llenar el formulario con la siguiente información:

· Nombre del portal (Comentarios): miPortal01

· Tipo de autenticación: CHAP

· Grupo de usuarios a conectarse (Descubrir Grupo Autorizador): 3

· Dirección IPv4 de escucha: 0.0.0.0

· Puerto de escucha: 3260

@Nota: En la figura aparece 192.168.50.2, pero para facilitar las pruebas de conexión, definir 0.0.0.0

4.4 Clic en botón “OK”

4.5 Verificar que aparece mensaje “Portal se ha actualizado correctamente”

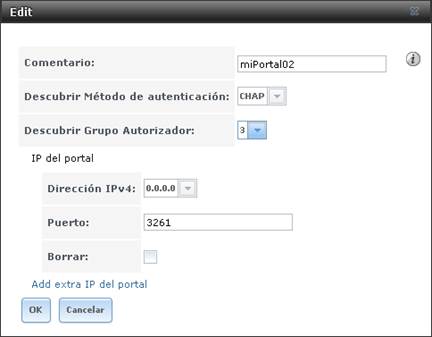

4.6 Crear otro portal con los siguientes datos

· Nombre del portal (Comentarios): miPortal02

· Tipo de autenticación: CHAP

· Grupo de usuarios a conectarse (Descubrir Grupo Autorizador): 3

· Dirección IPv4 de escucha: 0.0.0.0

· Puerto de escucha: 3261

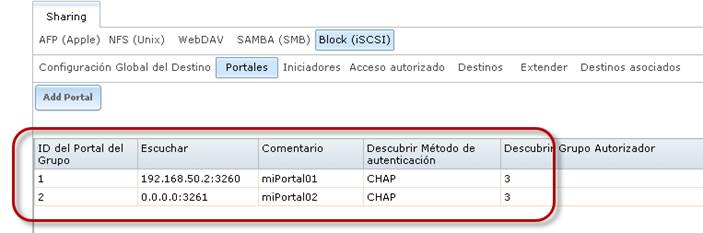

4.7 Verificar los portales han sido creados

Paso 5 – Definir las reglas de acceso para los iniciadores

5.1 Clic en ficha “Iniciadores”

5.2 Clic en botón “Add iniciadores”

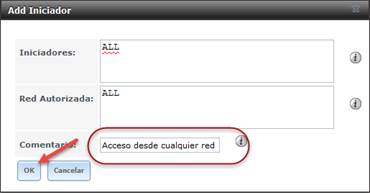

5.3 Completar formulario con la información del cuadro 1:

· Iniciador: ALL (nombre de la regla)

· Red Autorizada: ALL (IPv4 del iniciador)

· Comentario: "Acceso desde cualquier red"

@Nota: En la vida real se deben definir los iqn de los iniciadores que podrán usar los LUN publicados, y la red para desde dónde podrán establecer, por ejemplo: 192.168.50+Y.0

5.4 Clic en botón “OK”

5.5 Verificar que aparezca en la parte superior:

“Iniciadores ha sido actualizado correctamente”

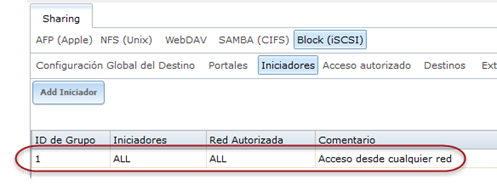

5.6 Comprobar los cambios realizados

Paso 6 – Crear target y asociar ID de portal e ID de usuario CHAP

6.1 Seleccionar ficha “Destinos” (target)

6.2 Clic en botón “Add Destino”

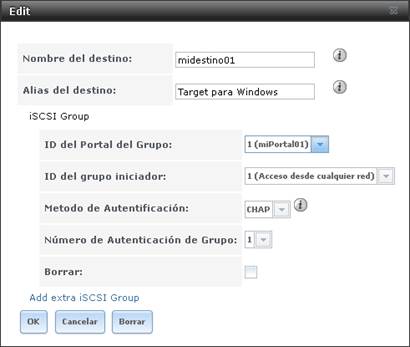

6.3 Completar información con los siguientes datos:

· Nombre del destino: miDestino01

· Alias del destino: Target para Windows

· ID del Portal del Grupo: 1 (miPortal01) ß Seleccionar

· ID del grupo iniciador: 2 (Acceso desde cualquier red) ß Seleccionar

· Método de Autentificación: CHAP ß Seleccionar (Niguno/ CHAP / CHAP mutuo)

· Número de Autenticación de Grupo: 1

6.4 Dar clic en botón OK

6.5 Observar mensaje “Destino ha sido actualizado correctamente.”

6.6 Crear un segundo target con los siguientes datos:

· Nombre del destino: miDestino02

· Alias del destino: Target para Linux

· ID del Portal del Grupo: 1 (miPortal01) ß Seleccionar

· ID del grupo iniciador: 2 (Acceso desde cualquier red) ß Seleccionar

· Método de Autentificación: CHAP ß Seleccionar (Niguno/ CHAP / CHAP mutuo)

· Número de Autenticación de Grupo: 2

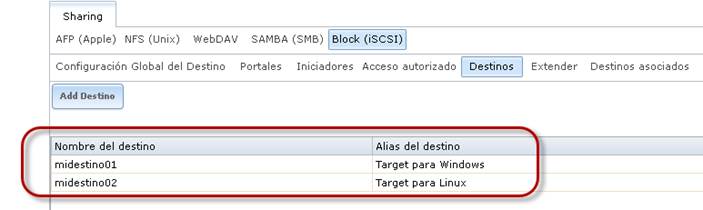

6.7 Comprobar que se hayan aplicado los cambios

Paso 7 – Crear medio a compartir

7.1 Dar clic en ficha “Extender” (Medio)

7.2 Dar clic en botón “Add Medio (Extent)”

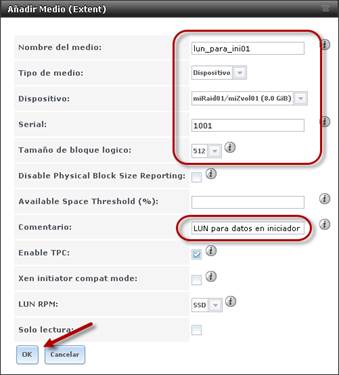

7.3 Digitar los siguientes datos

· Nombre del medio: lun_para_ini01

· Tipo de medio: Dispositivo

· Dispositivo: Seleccionar à miRaid01/miZvol01 (8.0 GiB)

· Serial: 1001

· Tamaño de bloque lógico: 512

· Disable Physical Block Size Reporting: No

· Comentario: “LUN para datos en iniciador01”

· Enable TPC: Si

· Xen initiator compat mode: No

· LUN RPM: SSD

· Solo lectura: No

7.4 Verificar que aparezca el mensaje “Medio (Extent) ha sido actualizado correctamente”

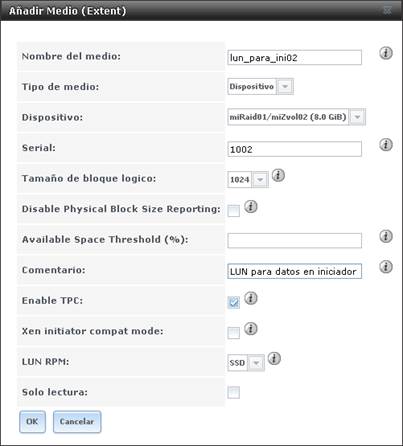

7.5 Repetir proceso (paso 7.3) para el segundo LUN

· Nombre del medio: lun_para_ini02

· Tipo de medio: Dispositivo

· Dispositivo: Seleccionar à miRaid01/miZvol02 (8.0 GiB)

· Serial: 1002

· Tamaño de bloque lógico: 1024

· Disable Physical Block Size Reporting: No

· Comentario: “LUN para datos en iniciador02”

· Enable TPC: Si

· Xen initiator compat mode: No

· LUN RPM: SSD

· Solo lectura: No

7.6 Verificar que aparezca el mensaje “Medio (Extent) ha sido actualizado correctamente”

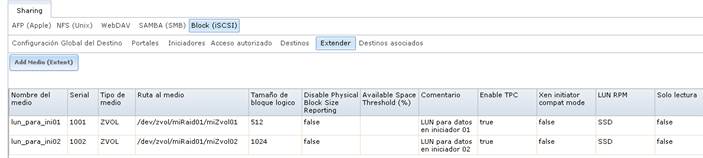

7.7 Visualizar los LUN creados

7.8 Comprobación por consola

Debido a que esta estos LUN contendrán la información del cliente iSCSI, es necesario ubicar la ruta desde la consola de texto para verificar posibles errores

Digite los siguientes comandos

[root@datastore01] ~# ls /dev/zvol/

./ ../ miRaid01/

[root@datastore01] ~# ls -l /dev/zvol/miRaid01/

total 1

crw-r----- 1 root operator 0x83 Sep 15 23:43 miZvol01

crw-r----- 1 root operator 0x86 Sep 15 23:47 miZvol02

crw-r----- 1 root operator 0x88 Sep 15 23:51 miZvol03

Paso 8 – Asignar los LUN en los Target

8.1 Dar clic en ficha “Destinos asociados”

8.2 Dar clic en botón “Add Destino / Medio”

8.3 Completar el formulario con los siguientes datos:

· Destino: mitarget01

· LUN ID: 0

· Medio (Extent): lun_ini01

8.4 Dar clic en botón “OK”

8.5 Observar el mensaje “Destino / medio ha sido actualizado correctamente”

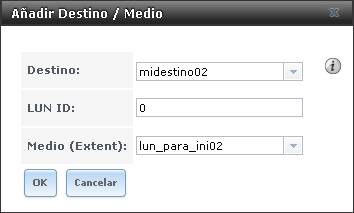

8.6 Asociar el lun_ini02 con el target mitarget02

· Destino: mitarget02

· LUN ID: 0

· Medio (Extent): lun_ini02

8.7 Dar clic en botón “OK”

8.8 Observar el mensaje “Destino / medio ha sido actualizado correctamente”

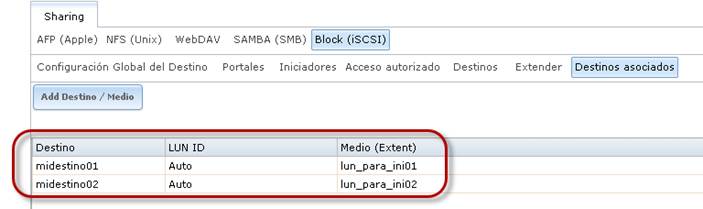

8.9 Verificar que las asociaciones se hayan realizado

Paso 9 – Iniciar servicio iSCSI

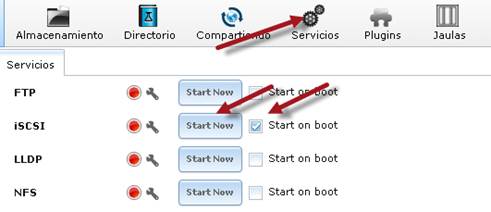

9.1 Dar clic en menú Servicios

9.2 Dar clic en interruptor de iSCSI

9.3 Activar el inicio en el arranque

9.4 Verificar que el servicio iSCSI se ejecuta correctamente

El icono color rojo debe cambiar a color verde.

Digitar el siguiente comando en la consola de texto

root@ds01:/etc # service ctld status

ctld is running as pid 26612.

9.5 Listar los LUN disponibles

root@ds01:/etc # ctladm devlist

LUN Backend Size(Blocks) BS Serial_Number Device ID

0 block 16777216 512 1001 iSCSI Disk 1001

1 block 8388608 1024 1002 iSCSI Disk 1002

@Nota: Con la opción –v se puede listar el detalle de cada LUN. ctladm devlist -v

9.6 Verificar que el puerto 3260 esté en escucha

Digitar en la consola de texto cualquiera de los siguientes comandos:

[root@ds01] ~# netstat -a -f inet | grep LISTEN

tcp4 0 0 ds01.iscsi-target *.* LISTEN

tcp4 0 0 localhost.8542 *.* LISTEN

tcp4 0 0 localhost.9042 *.* LISTEN

tcp4 0 0 ds01.http *.* LISTEN

tcp4 0 0 *.ssh *.* LISTEN

tcp4 0 0 localhost.8003 *.* LISTEN

tcp4 0 0 localhost.8002 *.* LISTEN

tcp4 0 0 localhost.8001 *.* LISTEN

tcp4 0 0 localhost.x11 *.* LISTEN

[root@ds01] ~# netstat -an -f inet | grep LISTEN

tcp4 0 0 192.168.50.2.3260 *.* LISTEN

tcp4 0 0 127.0.0.1.8542 *.* LISTEN

tcp4 0 0 127.0.0.1.9042 *.* LISTEN

tcp4 0 0 192.168.50.2.80 *.* LISTEN

tcp4 0 0 *.22 *.* LISTEN

tcp4 0 0 127.0.0.1.8003 *.* LISTEN

tcp4 0 0 127.0.0.1.8002 *.* LISTEN

tcp4 0 0 127.0.0.1.8001 *.* LISTEN

tcp4 0 0 127.0.0.1.6000 *.* LISTEN

9.7 Visualizar el archivo de configuración del servicio iSCSI en FreeBSD

root@ds01:/etc # cat /etc/ctl.conf

portal-group default {

}

auth-group ag4pg1 {

chap usuchapinuno "123456123456"

}

portal-group pg1 {

tag 0x0001

discovery-filter portal-name

discovery-auth-group ag4pg1

listen 192.168.50.2:3260

option ha_shared on

}

auth-group ag4pg2 {

chap usuchapindos "123456123456"

}

portal-group pg2 {

tag 0x0002

discovery-filter portal-name

discovery-auth-group ag4pg2

listen 192.168.50.2:3261

option ha_shared on

}

lun "lun_ini01" {

ctl-lun 0

path "/dev/zvol/miRaid01/miZvol01"

blocksize 512

serial "1001"

device-id "iSCSI Disk 1001 "

option vendor "FreeNAS"

option product "iSCSI Disk"

option revision "0123"

option naa 0x6589cfc0000006e28d56d8c21a014d28

option insecure_tpc on

option rpm 1

}

lun "lun_ini02" {

ctl-lun 1

path "/dev/zvol/miRaid01/miZvol02"

blocksize 1024

serial "1002"

device-id "iSCSI Disk 1002 "

option vendor "FreeNAS"

option product "iSCSI Disk"

option revision "0123"

option naa 0x6589cfc000000448d46c3dcba9e6634e

option insecure_tpc on

option rpm 1

}

auth-group ag4tg1_1 {

chap usuchapinuno "123456123456"

}

target iqn.2018-03.sv.com.empresay:ds1:mitarget01 {

alias "targetPWin"

portal-group pg1 ag4tg1_1

lun 0 "lun_ini01"

}

auth-group ag4tg2_2 {

chap usuchapindos "123456123456"

}

target iqn.2018-03.sv.com.empresay:ds1:mitarget02 {

alias "targetPLin"

portal-group pg1 ag4tg2_2

lun 0 "lun_ini02"

}

9.8Visualizar los target disponibles

root@ds01:~ # ctladm port -l

Port Online Frontend Name pp vp

0 YES tpc tpc 0 0

1 NO camsim camsim 0 0 naa.500000098562df02

2 YES ioctl ioctl 0 0

3 YES iscsi iscsi 1 1 iqn.2018-06.sv.com.empresay:ds01:midestino01,t,0x0001

4 YES iscsi iscsi 1 2 iqn.2018-06.sv.com.empresay:ds01:midestino02,t,0x0001

2. Pasos para probar la conectividad del servidor iSCSI

En este paso se probará lo siguiente:

· Que el portal esté disponible vía IPv4.

· Que se pueda hacer una conexión iSCSI desde VirtualBox ejecutándose en un equipo Windows 10.

· Que el LUN0 del primer target del portal puede ser reconocido como un disco duro.

Paso 1 Probar que exista comunicación entre los dos equipos.

Enviar paquetes ICMP desde el datastore01 y el equipo Windows 10 y verificar que no haya problemas de comunicación

[root@datastore01] ~# ping -c 4 192.168.50+Y.155

PING 192.168.50+Y.155 (192.168.50+Y.3): 56 data bytes

64 bytes from 192.168.50+Y.155: icmp_seq=0 ttl=128 time=1.048 ms

64 bytes from 192.168.50+Y.155: icmp_seq=1 ttl=128 time=0.850 ms

64 bytes from 192.168.50+Y.155: icmp_seq=2 ttl=128 time=0.984 ms

64 bytes from 192.168.50+Y.155: icmp_seq=3 ttl=128 time=1.112 ms

Paso 2 Verificar que el servicio iSCSI esté ejecutándose en el target

[root@datastore01] ~# service ctld status

ctld is running as pid 1819.

Nota: si no estuviera activo: /Panel de la izquierda / Servicios / Control de servicios / iSCSI -> ON

Paso 3 Comprobar el socket de escucha del portal miPortal01

Paso 4 Crear un MV en VirtualBox y utilizar un cliente iSCSI en VirtualBox

@Nota: Este paso solo es para verificar que se puede reconocer los discos duros, se escogió utilizar VirtualBox, para evitar instalar otro sistema operativo en la prueba. Posteriormente se utilizarán: un equipo con Windows 2016 y otro equipo con CentOS 7.X para conectarse a mitarget01 y mitarget02 respectivamente.

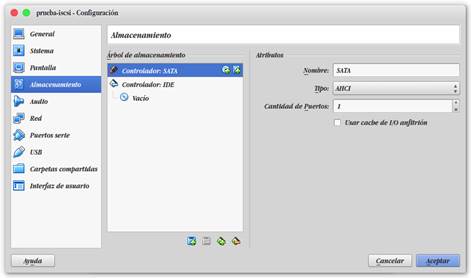

4.1 Crear una máquina virtual en VirtualBox

La máquina virtual tendrá las siguientes especificaciones:

· Nombre de la máquina virtual: “prueba-iscsi”

· Puede utilizar cualquier sistema operativo

· No agregar disco duro

· Agregar una tarjeta controladora SATA si el asistente no la hubiera creado

· NO agregar los discos Duros a la tarjeta SATA

4.2 Identificar los datos de conexión:

· prueba-iscsi ß Nombre de la máquina virtual a utilizar

· storagectl SATA ß tipo de controladora

· device 0 ß número de disco

· type hdd ß tipo de dispositivo

· port 0 ß puerto

· medium iscsi ß forma en la cual se accederá al disco duro

· server 192.168.50+Y.2 ß IPv4 del target iSCSI

· target iqn.2018-03.sv.com.empresay:ds1 ß iqn del target del servidor iSICI:target

· username usuchapinuno ß nombre del usuario

· password 123456123456 ß la contraseña

· tport 3260 ß Puerto de escucha del target iSCSI

· lun 0 ß Se conectará al primer LUN del portal.

4.3 Digitar los siguientes comandos: (el último en una sola línea)

C:\> cd "Program Files\Oracle\VirtualBox\”

VBoxManage storageattach "prueba-iscsi" --storagectl SATA --device 0 --type hdd --port 0 --medium iscsi --server 192.168.50+Y.2 --target iqn.2018-03.sv.com.empresay:ds01:mitarget01 --username usuchapinuno --password 123456123456 --tport 3260 --lun 0

iSCSI disk created. UUID: 7d4609e5-6bcb-4dc5-9494-cc7579828196

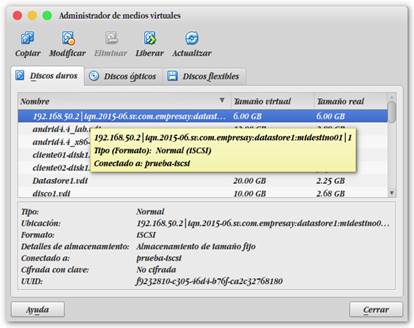

4.4 Comprobar que la MV recoció al disco duro

Si todo está bien en el administrador de discos aparecerá el disco y en la máquina virtual también.

@Nota: El disco duro debe aparecer sin ningún mensaje de advertencia, si aparece un triángulo amarillo, significa que la conexión iSCSI no se realizó de manera satisfactoria.

Anexos.

A. Comandos de ayuda

Para target

# service ctld reload

# service ctld start

[root@datastore01] ~# ctladm devlist

LUN Backend Size (Blocks) BS Serial Number Device ID

0 block 6291456 1024 10011 iSCSI Disk 10011

1 block 16777216 512 10012 iSCSI Disk 10012

Se puede usar la opción –v para el detalle de cada LUN

[root@datastore01] ~# ctladm port -o on

Front End Ports enabled

[root@datastore01] ~# ctladm port -l

Port Online Type Name pp vp WWNN WWPN

0 YES IOCTL ioctl 0 0 0 0

1 YES INTERNAL camsim 0 0 0x5000000d1bdd9b00 0x5000000d1bdd9b02

2 YES INTERNAL kernel 0 0 0 0

3 YES INTERNAL tpc 0 0 0 0

4 YES ISCSI iscsi 2 1 0 0

[root@datastore01] ~# ctladm lunlist

(7:0:0/0): <FreeBSD iSCSI Disk 0123> Fixed Direct Access SCSI-6 device

(7:0:1/1): <FreeBSD iSCSI Disk 0123> Fixed Direct Access SCSI-6 device

[root@datastore01] ~# ctladm port -o off

Front End Ports disabled

[root@datastore01] ~# ctladm port -l

Port Online Type Name pp vp WWNN WWPN

0 NO IOCTL ioctl 0 0 0 0

1 NO INTERNAL camsim 0 0 0x5000000d1bdd9b00 0x5000000d1bdd9b02

2 NO INTERNAL kernel 0 0 0 0

3 NO INTERNAL tpc 0 0 0 0

4 NO ISCSI iscsi 2 1 0 0

Para iniciador

# service iscsid start

Referencia para la equivalencia de RAID

http://www.zfsbuild.com/2010/05/26/zfs-raid-levels/

https://www.freebsd.org/doc/handbook/network-iscsi.html

Referencia para comados iSCSI en VirtualBOX

https://www.virtualbox.org/manual/ch08.html#vboxmanage-storageattach
